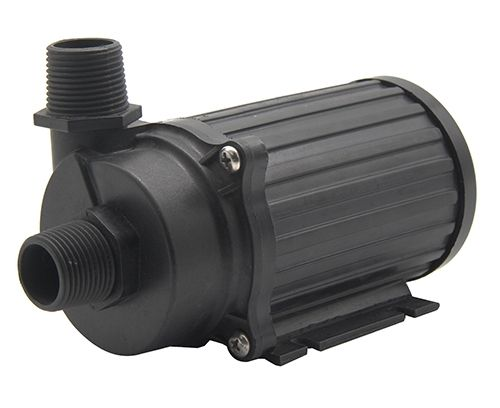

水泵无刷电机驱动板恒压应用方案解析

一、核心控制原理

• 压力实时采集：通过高精度压力传感器持续监测水泵出口或管路压力，将压力信号转换成电信号后，实时传输至驱动板的主控芯片（MCU），为后续控压调节提供精准、实时的数据支撑，确保采集数据无延迟。
• 误差计算与处理：驱动板主控芯片（MCU）将实测压力与设定目标值对比，精准计算出压力偏差，并采用优化的PID/PI等闭环算法进行快速运算，得出电机转速调节量。驱动板内置优化的闭环算法，可根据压力波动灵活调整运算参数，确保调节响应迅速且平稳，避免压力出现大幅震荡。
• 动态输出调节：根据算法运算结果，驱动板实时调整PWM占空比、输出频率与电压，从而改变无刷电机的转速与转矩。当管路压力偏低时，驱动板自动提升电机转速以增加水泵输出流量，实现快速补压；当压力偏高时，则降低电机转速减少输出，使压力快速回归并稳定于设定值，完美实现恒压闭环控制，适配不同场景的压力需求。

二、关键技术实现方法

• 闭环PID调速：作为核心控制手段，驱动板搭载优化的PID参数自适应算法，可快速响应流量变化导致的压力波动，同时有效抑制系统震荡与压力过冲，实现压力无级精密调节，适配不同功率水泵的使用需求。
• 高精度电流采样与补偿：驱动板采用高性能电流采样方案，配合闭环补偿算法，可精准抑制电流波动，确保电机转矩和转速稳定，从源头避免压力抖动，保障恒压效果。其采样精度达到行业主流水平，可精准捕捉电机运行过程中的电流变化，及时进行补偿调节，确保驱动系统稳定运行。
• 电压波动自适应：驱动板具备母线电压检测与前馈补偿功能，支持DC 7.4V-24.0V宽电压输入，可在输入电压波动时自动调整PWM输出，保障在宽电压范围内压力稳定，适配不同电源环境，无论是家用适配器还是工业供电，均可稳定运行，提升方案的通用性。
• 多重保护与软启动：驱动板支持软启动功能，可有效避免水泵启动时产生的压力冲击，保护管路与设备安全；同时集成过流、过载、堵转、过温及欠压等全方位硬件级保护功能，在异常工况下自动限流或停机，保护驱动板、电机及水泵安全，延长设备使用寿命。
• 灵活的压力设定接口：驱动板支持模拟量信号或RS485、CAN总线等数字指令设定压力，便于接入PLC、触摸屏等上位机系统，满足工业自动化、智能家居等场景的集成需求，实现远程控压与批量管理，提升方案的智能化水平。

三、方案应用优势

• 响应迅速：驱动板支持毫秒级压力调节，可瞬间跟随流量变化，快速调整电机转速，避免压力波动过大，尤其适合对压力稳定性要求高的场景（如精密供水、暖通循环）。
• 高效节能：通过变频调速替代传统机械节流方式，结合驱动板的低功耗设计，大幅降低水泵运行能耗，相较于传统方案节能效果显著，长期使用可有效降低运营成本。
• 运行可靠：无刷电机无碳刷磨损，配合驱动板完善的多重智能保护机制，设备故障率低、使用寿命长，减少后期维护成本，同时驱动板经过市场验证，稳定性与兼容性优异，适配各类水泵型号。

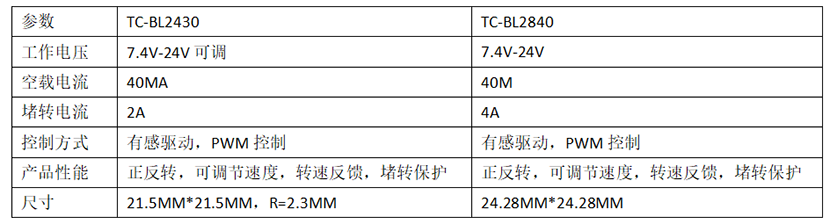

• 控制精度高：闭环控制结合两款驱动板的高精度采样与优化算法，使压力波动范围极小，可满足高精度流体输送需求，适配化工、精密制造等对压力控制要求严苛的场景。
• 适配性广泛：可覆盖从小型家用泵到工业增压泵、化工泵等多种类型，同时支持定制化开发，可根据具体场景需求优化驱动方案，适配性极强。
